EC Insulator Jiangxi Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev nadzemnih ponovnega zaklepanja na Kitajskem. Z bogatimi izkušnjami smo predani zagotavljanju visokokakovostnih storitev po meri. Tukaj iz naše tovarne vas prosimo, da na debelo kupite vrhunske nadzemne naprave za ponovno zapiranje, izdelane na Kitajskem.

Pregled izdelka

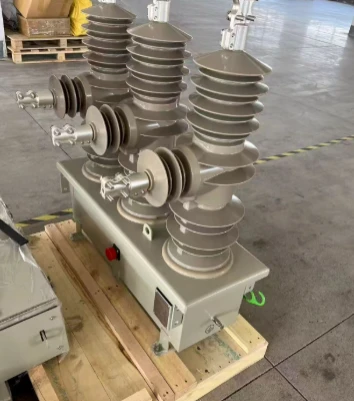

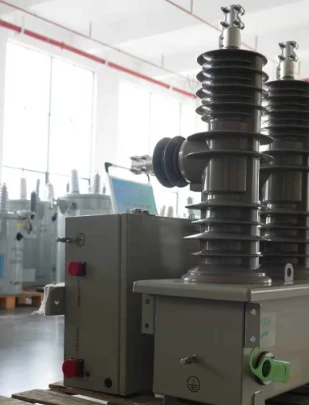

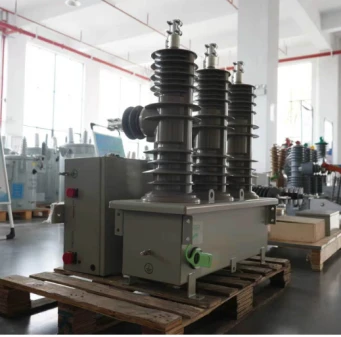

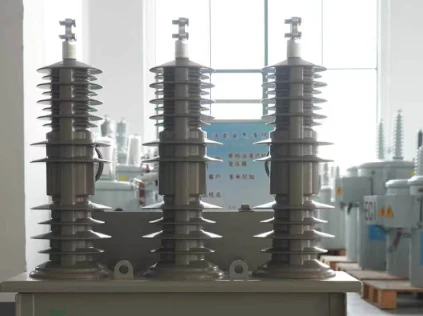

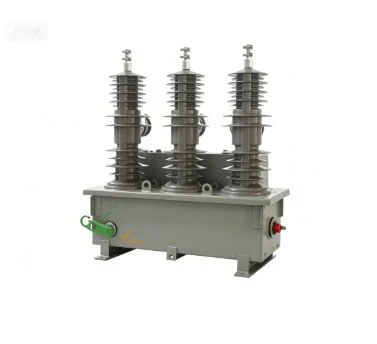

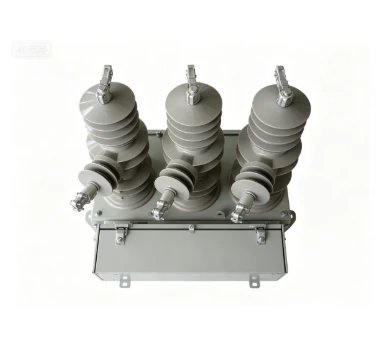

Naši nadzemni ponovni vklopi serije ZCR-OH so namenske zaščitne enote za nadzemne distribucijske vode. Ta oprema, zasnovana za-pogoje na odprtem zraku, vključno z onesnaženostjo, solno-meglo, korozijo in mehanskimi obremenitvami, nudi zanesljivo zaščito za-nameščena distribucijska omrežja. Lahko zazna napake, izolira pokvarjene odseke in samodejno obnovi napajanje, kar učinkovito skrajša čas-izpada napajanja za končne-uporabnike. Ta serija se pogosto uporablja za projekte zaščite nadzemnih distribucijskih vodov.

Ključne značilnosti

Ta popolna enota je razvita posebej za-montažo na drog. Sestavljen je iz vakuumskih prekinjevalnikov, bi-stabilnih trajnih-magnetnih aktuatorjev in mikroprocesorskih-inteligentnih krmilnikov, ki so vsi sestavljeni v vremensko-zatesnjenih ohišjih. Ohišje lahko prenese ekstremne temperaturne spremembe, vlago in mehanske obremenitve zaradi delovanja na terenu. Njegova vgrajena-logika ponovnega zapiranja loči prehodne napake od trajnih napak. Ko pride do trajnih napak, se bo ponovni vklop zaklenil, da prepreči ponavljajoče se poškodbe omrežnih sredstev. Po tehničnih specifikacijah njegova mehanska vzdržljivost doseže 10 000 delovnih ciklov.

Tehnične specifikacije

Ocene	Trden dielektrik
Ocene	15,5 kV	27kV	38kV
Veljavni standard	IEC 62271-111/ANSI C37.60
Nazivna napetost (kV)	15.5	27	38
Nazivni tok (A)	800	800	800
Nazivna frekvenca (Hz)	50/60
Nazivni kratkotrajni{0}}tok (kA)	16/3s

Nazivni vklopni tok (kAp)	40/41.6
Nazivna močna frekvenca vzdržljive napetosti (kV)	50	60	70
Prenosna impulzna napetost (kV)	110	150	170
Mehanska vzdržljivost (krat)	10,000
Prekinitveni medij	Vakuum
Delovni mehanizem	Ročni ali bi{0}}stabilni magnetni aktuator
Material puše	HCEP

Aplikacija

Razumna postavitev opreme izboljša splošno zmogljivost zaščite omrežja. Tipični položaji namestitve vključujejo razdelilne točke vodov, priključke napajalnih vej, prehodne odseke vodov in distribucijska avtomatizirana vozlišča. Ko pride do napake, bo izoliran samo okvarjeni segment, preostali zdravi odseki linije pa ostanejo pod napetostjo. Ta ponovni vklop je prednostna rešitev za dolge podeželske nadzemne napajalnike, kjer je hitra lokacija napake kritična. Opomba: Ta model je optimiziran za scenarije nad-montaže na drog. Dodatno tehnično presojo je treba opraviti pred uporabo na podzemnih kabelskih sistemih.

Konstrukcija/oblikovanje

Serija ZCR-OH kot temeljni vložek zasnove upošteva dejanske-pogoje delovanja na mestu. Vakuumski prekinjevalci, trajni-magnetni aktuatorji in krmilni moduli so nameščeni v zaprtih vremenskih-odpornih omaricah, ki so odporne na prah, vlago in temperaturne spremembe vzdolž napajalnih koridorjev. Montažne strukture se ujemajo s standardnimi nadzemnimi drogovi brez posebnih sprememb. Puše HCEP zagotavljajo stabilno zunanjo izolacijo za dolgoročno-delovanje na terenu.

Standardi in testiranje

Standarda za nadzemno opremo IEC 62271-111 in ANSI C37.60 vzpostavljata okvir skladnosti. Specifično testiranje nad glavo potrjuje delovanje v okoljskih pogojih nad glavo, vključno s skrajnimi temperaturami, izpostavljenostjo vlagi in mehanskimi obremenitvami. Poudarek pri testiranju vključuje preverjanje vzdržljivosti in zanesljivosti.

Izbirne konfiguracije/prilagajanje

Obsežne možnosti prilagajanja so namenjene zahtevam režijskih aplikacij. Razpoložljive izboljšave vključujejo različne konfiguracije nadzemne vgradnje, komunikacijske vmesnike in-posebne nastavitve zaščite nad glavo. Prilagodljivost konfiguracije podpira prilagajanje različnim vrstam nadzemnih vodov in pogojem nadzemnega okolja.

Pakiranje in dostava

Enote so pakirane v ojačane lesene zaboje, primerne za-pomorski prevoz na dolge razdalje. Embalaža,-odporna na udarce, ščiti notranje komponente pred poškodbami med transportom. Vsaka dobava vključuje celotno strojno-namestitveno opremo za steber. Zaščitni parametri so vnaprej-konfigurirani v tovarni na podlagi podatkov o projektu stranke, da se zmanjša delovna obremenitev pri zagonu na-na mestu.

Pogosta vprašanja - Line Recloser Pogosto zastavljena vprašanja

9.1 Osnovni pojmi

V: V čem se ponovni vklopi linij razlikujejo od drugih-naprav za zaščito linij?

O: Glavna razlika je v avtonomnem ponovnem zapiranju in-zaklepanju. Običajni odklopniki običajno zahtevajo ročno ponastavitev po sprožitvi. Ponovni vklop ZCR-SD deluje neodvisno: poskuša obnoviti napajanje za prehodne napake in trajno zaklene okvarjeni del za trajne napake. To zmanjša delovno obremenitev-za ročno posredovanje za oddaljena-omrežja.

V: Kako linijski ponovni vklopi usklajujejo svoje zaščitne sekvence?

O: Uporablja stopenjsko logiko ponovnega zapiranja. Hitro-ponovno zapiranje se najprej zažene, da se počistijo prehodne napake. Če se napaka nadaljuje, se sprožijo cikli zakasnjenega ponovnega vklopa. To uravnoteži-neprekinjenost napajanja in varnostne zahteve opreme.

9.2 Tehnična zmogljivost

V: Kaj ohranja delovanje ponovnega vklopa med-prekinitev napajanja?

O: Ta serija uporablja-tehnologijo pridobivanja-energije z lastnim napajanjem. Delovno energijo črpa neposredno iz-vodnikov pod napetostjo. Tudi v pogojih popolnega-izpada-omrežja ostanejo nadzorne in zaščitne funkcije aktivne in pomožno zunanje napajanje ni potrebno.

V: Kateri izolacijski sistemi so sprejeti za te ponovne vklope?

O: Za to serijo je uporabljena trdna-dielektrična izolacija. Zagotavlja stabilno dielektrično zmogljivost v različnih zunanjih pogojih. Za razliko od-alternativ, polnjenih s plinom, trdna{4}}izolacijska konstrukcija odpravlja delo pri polnjenju-plina in občasno vzdrževanje-nadzora tlaka.

V: Ali lahko ti ponovni vklopi upravljajo z dvosmernim pretokom moči?

O: Da. Naprava, opremljena z usmerjeno-zaščitno logiko, se prilagaja omrežjem, ki so integrirana s porazdeljenimi generatorji in obnovljivimi-viri energije. Prepozna dvosmerni tok moči in izvaja ustrezne zaščitne ukrepe za ohranjanje varnosti-koordinacije-omrežja.

V: Kaj je glavna omejitev pri uporabi tega ponovnega vklopa na močno onesnaženih obalnih območjih?

O: Čeprav puše HCEP zagotavljajo dobro učinkovitost proti -onesnaževanju, morajo stranke preveriti plazilno pot glede na lokalne zahteve glede-stopnje onesnaženosti. Za obalna območja z veliko-slano-meglo bodo morda potrebni dodatni zunanji ukrepi proti-onesnaževanju.

9.3 Namestitev in vzdrževanje

V: Kaj poenostavi namestitev na terenu vzdolž tras{0}}električnih vodov?

O: Tovarniško-pred-umerjeni zaščitni parametri in vgrajena nadzorna strojna oprema zmanjšajo delo-zagona na terenu. Ponovni vklop podpira standardne metode namestitve-na steber, tako da lahko gradbene ekipe učinkovito dokončajo montažo.

V: Katere so funkcije tega ponovnega zapira-povezane z vzdrževanjem?

O: Zahvaljujoč trajnim-magnetnim aktuatorjem in trdni-dielektrični izolacijski strukturi redno redno vzdrževanje ni potrebno. To pomaga znižati operativne stroške celotnega-življenjskega-cikla projektov distribucijskega-omrežja.

9.4 Skladnost s standardi

V: Kateri standardi veljajo za certificiranje izdelkov?

O: Serija ZCR-SD je certificirana v skladu z IEC 62271-111 in ANSI/IEEE C37.60. Poleg osnovnih standardov električne-zmogljivosti so izpolnjene tudi ustrezne okoljske-testne specifikacije in zahteve za-kiber-varnost omrežja, da se doseže popolna skladnost.
