EC Insulator Jiangxi Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev suhih transformatorjev 750 kva na Kitajskem. Z bogatimi izkušnjami smo predani zagotavljanju visokokakovostnih storitev po meri. Tukaj iz naše tovarne vas prosimo, da na debelo kupite vrhunski suhi transformator 750 kva, izdelan na Kitajskem.

Predstavitev izdelka

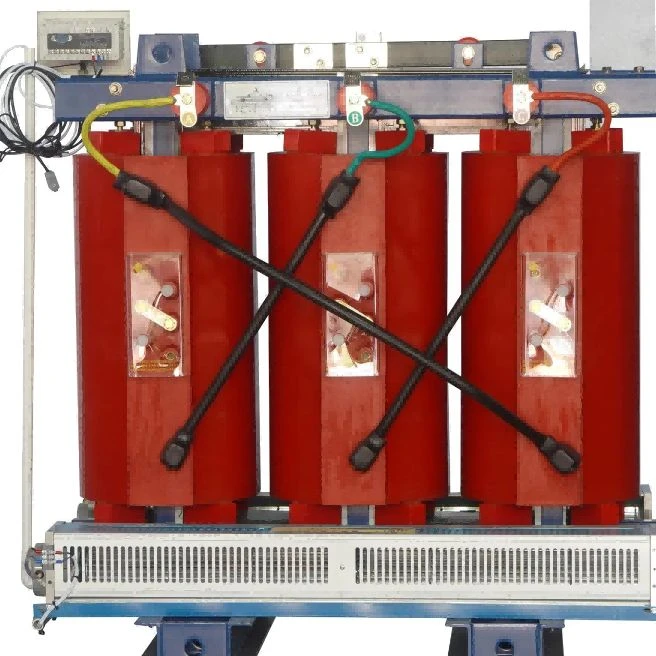

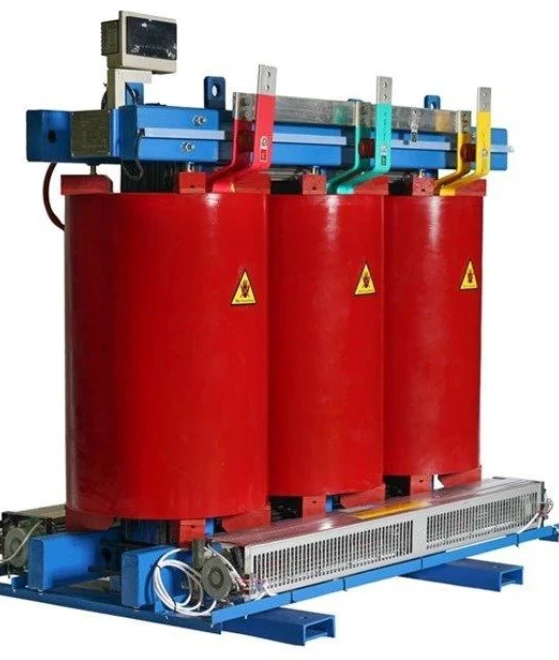

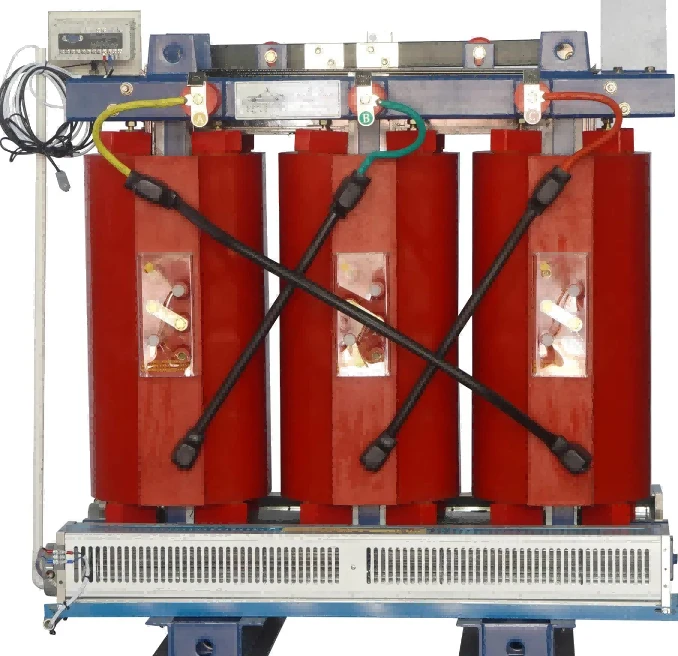

Suhi transformator 750 kVA je običajno izbran za distribucijske sisteme v zaprtih prostorih, kjer je za industrijske in komercialne objekte potrebno-napajanje s srednjo zmogljivostjo. Tipične aplikacije vključujejo proizvodne obrate, poslovne zgradbe, bolnišnice, podatkovne centre in druge projekte z namenskimi električnimi prostori.

V mnogih napravah zmogljivost transformatorja določa več kot trenutna potreba po moči. V fazi izbire se pregledajo tudi značilnosti opreme, urniki delovanja, prihodnja širitev obremenitve in razpoložljivi prostor za namestitev.

Z uporabo lite izolacije iz epoksidne smole namesto tekoče izolacije se ta transformator izogne težavam z uhajanjem olja, ki so običajno povezane z enotami, potopljenimi v olje. Trdna izolacijska struktura tudi zmanjša rutinsko vzdrževalno delo, povezano s pregledom in zamenjavo olja.

Za suhi transformator 750 kVA je treba pred proizvodnjo potrditi električne parametre, kot so napetostno razmerje, frekvenca, impedančna napetost in priključna skupina. Te podrobnosti neposredno vplivajo na zasnovo navitja, temperaturno delovanje in združljivost z distribucijskim omrežjem stranke.

Inženirska zasnova in glavne značilnosti

Delovanje transformatorja je odvisno od koordinacije med magnetnim vezjem, razporeditvijo navitij in izolacijskim sistemom.

Za sestav jedra se uporabljajo-zrnato usmerjene silicijeve jeklene pločevine. Med proizvodnjo sta postopek rezanja in stanje zlaganja skrbno nadzorovana, ker ima kakovost jedra neposreden vpliv na izgubo brez-obremenitve, učinkovitost delovanja in akustično zmogljivost.

Odsek za navijanje uporablja bakrene-vodnike brez kisika. V primerjavi z običajnimi prevodnimi materiali baker s stabilno prevodnostjo pomaga ohranjati zmogljivost prenosa toka v pogojih stalne obremenitve. Struktura navitja je zasnovana tudi z upoštevanjem mehanske trdnosti v pogojih kratkega{3}}stika.

Po izdelavi tuljave se uporabi postopek vlivanja vakuumske epoksi smole. Namesto da preprosto prekrije površino navitja, smola prodre skozi izolacijske reže in po utrjevanju tvori kompaktno trdno strukturo. V tej fazi je pomembna kontrola vakuumskega tlaka, stanja smole in temperature strjevanja.

Za aplikacije, ki zahtevajo spremljanje delovnih pogojev, je mogoče temperaturne senzorje PT100 namestiti na faze navitij. Podatki o temperaturi, zbrani med delovanjem, lahko vzdrževalnemu osebju pomagajo prepoznati nenormalne temperaturne spremembe v zgodnji fazi.

Aplikacije in pogoji namestitve

Tovarne s proizvodno opremo so eno od običajnih področij uporabe za ta obseg zmogljivosti. Pri takih projektih so inženirji običajno pozorni na zagonski tok motorja, nihanje obremenitve in vpliv močnostne elektronske opreme.

Komercialne zgradbe in javni objekti imajo pogosto različne prioritete. Omejen prostor električne sobe, ureditev prezračevanja, zahteve glede hrupa in predpisi o požarni zaščiti lahko vplivajo na končni načrt namestitve.

Bolnišnice in podatkovni centri zahtevajo stabilno električno delovanje, ker številni povezani sistemi ne prenesejo nepričakovanih prekinitev. Izbira transformatorja se torej upošteva skupaj s celotno zasnovo distribucije električne energije.

Pri načrtovanju projekta ne smemo spregledati okoljskih razmer. Temperatura, vlažnost, nadmorska višina in stopnja onesnaženosti lahko vplivajo na koordinacijo izolacije in učinkovitost hlajenja, zlasti v obalnih regijah ali industrijskih območjih.

Proizvodni proces in pregled kakovosti

Proizvodnja se začne s pregledom vhodnega materiala. Silikonske jeklene pločevine, bakreni vodniki, spojine epoksi smol in izolacijski materiali se preverijo pred vstopom v delavnico.

Po odobritvi materiala se proizvodni proces nadaljuje z montažo jedra, proizvodnjo tuljav, obdelavo izolacije in končno montažo. Vsaka stopnja ima svoje zahteve za nadzor, ker je električna zmogljivost odvisna od natančnosti več proizvodnih korakov.

Vakuumsko litje je kritičen del proizvodnje suhih transformatorjev. Tehniki spremljajo temperaturo smole, vakuumske pogoje in čas strjevanja med postopkom, da ohranijo doslednost izolacije v celotni strukturi navitja.

Končni transformatorji so pred odpremo tovarniško testirani. Standardni pregledi vključujejo preskuse izolacijske upornosti, upornosti navitja, napetostnega razmerja, dielektrične odpornosti in dviga temperature.

Rezultati testiranja se zabeležijo skupaj s proizvodnimi dokumenti za sledenje kakovosti in pregled strank.

Tehnične specifikacije

Postavka	Opis
Vrsta izdelka	Suhi razdelilni transformator
Nazivna zmogljivost	750kVA
Faza	Tri faze
Pogostost	50Hz / 60Hz
Primarna napetost	Prilagojeno
Sekundarna napetost	Prilagojeno
Izolacijski sistem	Lita izolacija iz epoksi smole
Metoda hlajenja	Zračno naravno hlajenje (AN)
Material jedra	Zrnato{0}}silicijevo jeklo
Material za navijanje	Baker-brez kisika
Izolacijski razred	F / H razred
Spremljanje temperature	Senzorji PT100
Veljavni standard	IEC 60076

Dodatni električni parametri, vključno z impedančno napetostjo, vektorsko skupino in zahtevami za ohišje, so ovrednoteni na podlagi projektnih pogojev.

Nadzor proizvodnje in tehnična podpora

Upravljanje kakovosti se izvaja skozi celoten proizvodni proces in ne samo v fazi končnega pregleda.

Preverjanje materiala, nadzor procesa in električno testiranje so združeni, da se ohrani skladnost med različnimi transformatorskimi enotami. Posebna pozornost je namenjena kakovosti izolacije, natančnosti montaže in rezultatom testiranja.

Za mednarodne projekte lahko stranke zahtevajo tehnične datoteke pred namestitvijo ali odobritvijo. EC INSULATOR lahko pripravi specifikacije, risbe, testne zapise in druge povezane dokumente za inženirski pregled.

Komunikacija med projektom se osredotoča predvsem na potrditev tehničnih podrobnosti, izogibanje razlikam med začetnimi informacijami o načrtovanju in končno dobavljeno opremo.

Pogosto zastavljena vprašanja

Naša tovarna namerava dodati novo opremo. Kako lahko vemo, ali je 750 kVA primerno?

Ustrezna zmogljivost je odvisna od dejanske električne obremenitve in ne od velikosti zgradbe.
Na primer, proizvodna oprema z motorji lahko ustvari višje zagonske tokove kot običajne pisarniške obremenitve. Pred izbiro nazivne vrednosti transformatorja je treba upoštevati značilnosti obremenitve, delovne ure in morebitno prihodnjo širitev.

Ali je mogoče transformator dobaviti za različne napetostne sisteme?

ja Izdelati je mogoče različne konfiguracije napetosti.
Stranke običajno zagotovijo informacije o lokalnem omrežju, vključno s primarno napetostjo, sekundarno napetostjo, frekvenco in zahtevami za povezavo. Inženirska ekipa pregleda te podrobnosti, preden dokonča zasnovo.

Katere informacije je treba zagotoviti za ponudbo?

Osnovne informacije o projektu vključujejo zmogljivost transformatorja, nivo napetosti, frekvenco, številko faze in mesto namestitve.
Če projekt vključuje posebne pogoje, kot so visoka nadmorska višina, visoka temperatura ali onesnaženo okolje, so dodatne podrobnosti v pomoč pri tehnični oceni.

Katere preiskave se opravijo pred porodom?

Vsak transformator je pred odpremo pregledan.
Rutinski tovarniški testi vključujejo izolacijsko upornost, upornost navitja, napetostno razmerje in preizkušanje dielektrične odpornosti. Poročila o preskusih je mogoče predložiti skupaj z dokumenti o pošiljki.
