EC Insulator Jiangxi Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev transformatorjev na oljni osnovi na Kitajskem. Z bogatimi izkušnjami smo predani zagotavljanju visokokakovostnih storitev po meri. Prosimo, da tukaj iz naše tovarne kupite na debelo vrhunske oljne transformatorje, izdelane na Kitajskem.

Predstavitev izdelka

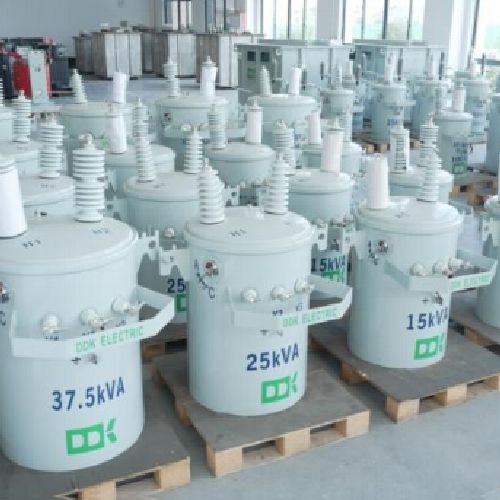

Oljni transformator uporablja izolacijsko olje kot izolacijo in hladilni medij za pretvorbo napetosti z elektromagnetno indukcijo.

Sestavljen je iz železnega jedra, navitij, izolacijskega olja in rezervoarja. Odlično odvajanje toplote omogoča večjo zmogljivost in večjo sposobnost preobremenitve. Ta serija vključuje konvencionalne transformatorje, potopljene v olje, in hermetično zaprte transformatorje, napolnjene z oljem.

Izdelek odlikuje zrela tehnologija, nizki stroški izdelave in stabilno delovanje. Primerno za projekte električnega omrežja in industrijske distribucije.

Skladno z ustreznimi standardi IEC in GB.

Podrobnosti o izdelku/Prednosti izdelka

Izvršni standardi

Ta oljni transformator je zasnovan, izdelan in preizkušen v skladu s spodnjimi standardi.
Mednarodni standardi
Serija IEC 60076 (močnostni transformatorji)
IEC 60296 (Mineralna izolacijska olja za električno opremo)
Kitajski nacionalni standardi
Serija GB/T 1094
GB/T 6451

Obvestilo:

Oljni{0}}transformatorji imajo jedra tuljav zaprta v rezervoarju za olje, napolnjenem z oljem. Primerni so za uporabo na prostem, vendar lahko olje zagori in eksplodira. So odporni na onesnaženje in jih ni mogoče namestiti v zgradbe. Morajo biti

več kot 5 metrov stran od stanovalcev. Če so nameščeni v zaprtih prostorih, morajo biti v ločeni električni sobi in nihče ne sme živeti manj kot 5 metrov od njih.

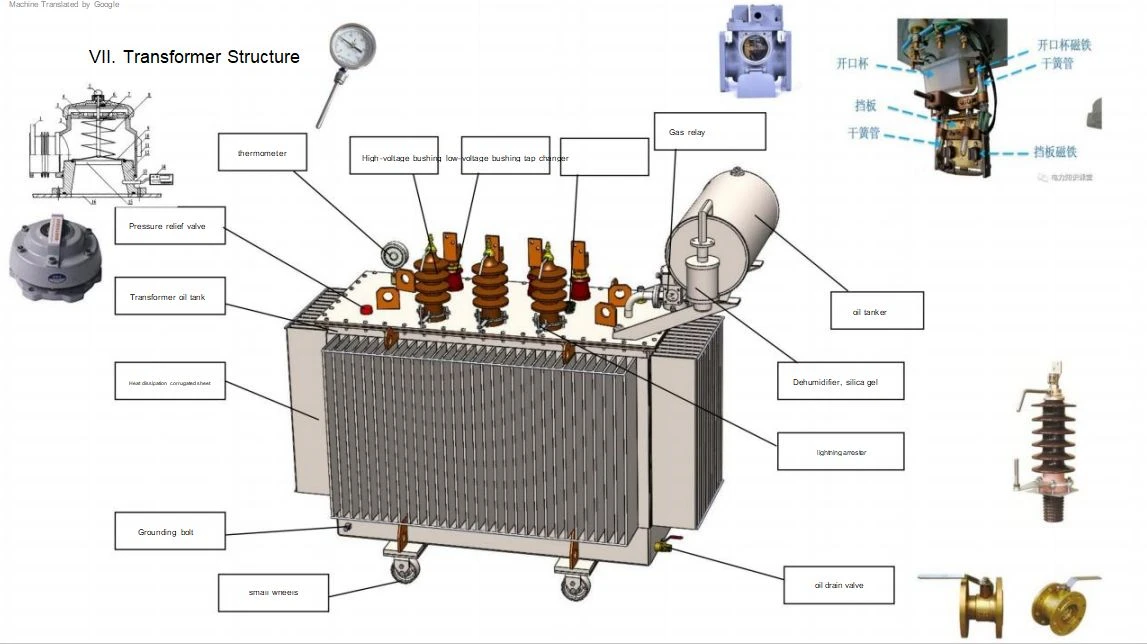

product-1147-644

1.CoreConstruction

3.1 Material jedra

Uporablja visokozmogljive-zrnato-silicijeve jeklene pločevine z nizkimi izgubami in visoko magnetno prepustnostjo, ki učinkovito zmanjšujejo-izgube brez obremenitve in izboljšujejo-varčevanje z energijo.

3.2 Struktura laminacije

Uporablja optimizirano stopničasto strukturo laminacije. Zamaknjeno zlaganje zmanjša magnetno uhajanje in izgubo zaradi vrtinčnih tokov ter zmanjša hrup delovanja. Na površino jedra je prevlečen -visokotemperaturni izolacijski lak.

3.3 Pritrdilna struktura

Opremljen je z integrirano togo vpenjalno strukturo. Zanesljivo pritrjevanje preprečuje tresenje in ohlapnost med dolgotrajnim-delovanjem, kar zagotavlja stabilno magnetno vezje in dobro mehansko delovanje.

Konfiguracija zaščite

4.1 Tesnjenje in zaščita pred -puščanjem

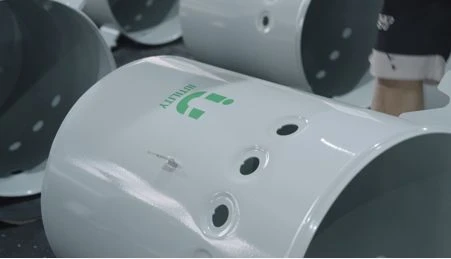

Ima trdno strukturo varilnega rezervoarja. Razumna zasnova tesnjenja zmanjšuje tveganje puščanja izolacijskega olja in zagotavlja stabilno dolgoročno-delovanje.

4.2 Zaščita pred-temperaturo

Za spremljanje temperature olja je mogoče namestiti napravo za nadzor temperature. Alarm ali izklopni signal se lahko sproži v pogojih pregrevanja, da se prepreči poškodba izolacije.

4.3 Zaščita pred preobremenitvijo in-kratkim stikom

Za to je mogoče konfigurirati ustrezne zaščitne naprave. Zagotavlja učinkovito zaščito pred preobremenitvijo in napakami kratkega-stika, da se prepreči pregorevanje opreme.

4.4 Zaščita pred ozemljitvijo

Standardne ozemljitvene sponke so rezervirane na rezervoarju It. Zanesljiva ozemljitev odpravlja tveganja inducirane prenapetosti in izboljšuje varnost delovanja.

Standardni tehnični parametri

5.1 Nazivna zmogljivost

Oljni transformator pokriva celotno paleto standardnih nazivnih zmogljivosti za izpolnjevanje različnih potreb po distribucijski moči. Zmogljivost po meri je na voljo glede na zahteve kupcev.

5.2 Nazivna napetost

Podpira različne kombinacije visoke in nizke napetosti ter se prilagaja različnim napetostnim nivojem omrežja in delovnim pogojem.

5.3 Izguba in energetska učinkovitost

Ima zasnovo jedra in navitij z nizkimi-izgubami, z nizkimi-izgubami brez obremenitve in izgubami obremenitve, kar zagotavlja visoko učinkovitost-varčevanja energije med{-delovanjem.

5.4 Izolacijska zmogljivost

Ohranja odlično raven izolacije s kvalificirano zmogljivostjo dviga temperature, kar zagotavlja stabilno dielektrično trdnost pri neprekinjenem nazivnem delovanju.

5.5 Pogoji delovanja

Primeren je za zunanjo in notranjo namestitev, prilagaja se običajni temperaturi okolja, vlažnosti ter splošnim industrijskim in stanovanjskim distribucijskim okoljem.

Prednosti izdelka

6.1 Odlična izolacija in hladilna zmogljivost

Kot dielektrik in hladilni medij uporablja-kakovostno izolacijsko olje. Zagotavlja enakomerno odvajanje toplote in zanesljivo izolacijo, učinkovito stabilizira delovno temperaturo in preprečuje razpad izolacije.

6.2 Stabilno in zanesljivo delovanje

Sprejema zrelo proizvodno tehnologijo in strogo strukturno zasnovo. Z nizkimi vibracijami, nizkim delnim praznjenjem in močno prilagodljivostjo okolju lahko dolgo časa stabilno deluje v različnih scenarijih distribucije električne energije.

6.3 Močna odpornost na preobremenitev in udarce

Ima dobro toplotno stabilnost in močno preobremenitveno zmogljivost v primerjavi z običajno električno opremo. Lahko prenese trenutni tokovni udar in se prilagaja nihajočim pogojem obremenitve.

6.4 Stroškovno-učinkovito in enostavno vzdrževanje

Ima preprosto strukturo in zrel postopek. Ima nižje stroške izdelave in stabilno delovanje, kar prinaša majhne težave pri dnevnem vzdrževanju in dolgo življenjsko dobo.

6.5 Širok obseg uporabe

Primeren je za distribucijo električne energije v zaprtih prostorih in na prostem, v industrijskih parkih, stanovanjskih območjih in občinskih električnih omrežjih ter izpolnjuje različne zahteve glede običajnega in srednje{0}}obremenjenega napajanja.

OEM in prilagajanje

Podpira napetost po meri, logotip, proti-korozijsko obdelavo.

Kontrola kakovosti

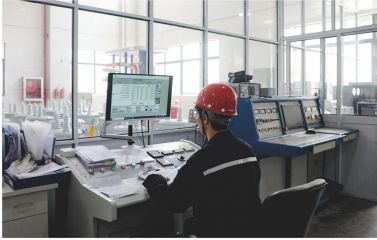

Vsi dokončani transformatorji gredo enega za drugim skozi obvezne tovarniške rutinske preizkuse pred dostavo.

Preskus brez{0}}obremenitve: Zaznajte izgubo moči v mirovanju in vrednost toka v mirovanju enote

Preskus obremenitve: preverite podatke o izgubi obremenitve in-impedanci kratkega stika pod nazivno obremenitvijo

Preskus dielektrične odpornosti: preverite glavno izolacijo med visoko-nizkonapetostnimi navitji in ozemljitvijo rezervoarja

Preizkus inducirane napetosti: preglejte med-obratno in med-plastno vzdolžno izolacijo, zaženite pri dvojni napetosti in dvojni frekvenci

Preskus izolacijske upornosti: uporabite megohmmeter za merjenje izolacijske upornosti navitja HV, LV navitja in tal

Preskus upora navitja enosmernega toka: Izmerite upornost enosmernega toka vsakega odcepnega odseka na tuljavah visoke in nizke napetosti

Transformacijsko razmerje & preizkus vektorske skupine: Umerite napetostno transformacijsko razmerje in preverite način povezave navitja

Preskus delne razelektritve: Ta preskusna postavka je potrebna samo za suhe-transformatorje

Test tesnosti olja: Rezervoar napolnite z zaščitnim plinom in pustite 24 ur; ni dovoljeno puščanje olja ali plina

Poleg rutinskih preskusov se na prvem vzorcu serije izvajajo tudi preskusi tipa prototipa, vključno s preskusom impulza strele, preskusom odpornosti na nenaden-kratek stik, preskusom dviga temperature in preskusom hrupa med delovanjem.
