EC Insulator Jiangxi Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev avtomatskega ponovnega vklopa na Kitajskem. Z bogatimi izkušnjami smo predani zagotavljanju visokokakovostnih storitev po meri. Prosimo, da tukaj iz naše tovarne kupite na debelo prvovrstne samodejne ponovne vklope tokokrogov, izdelane na Kitajskem.

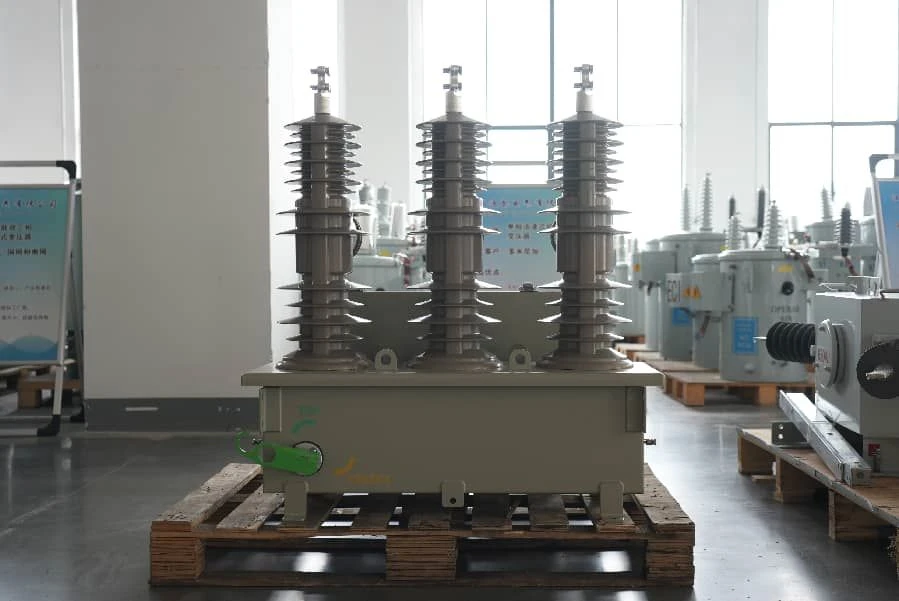

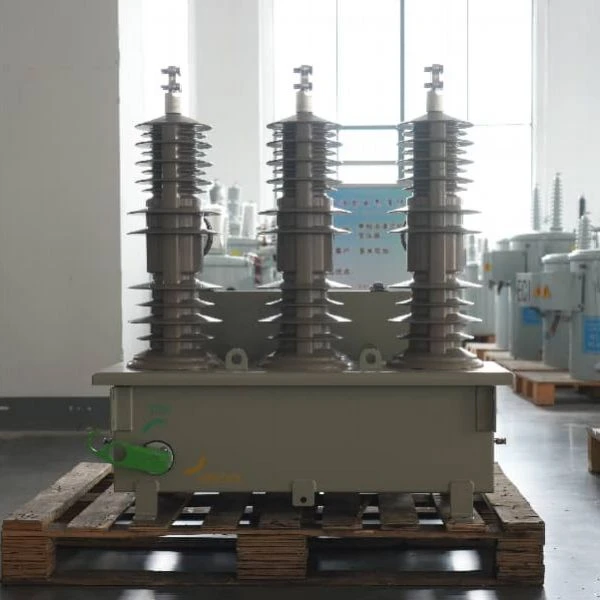

Pregled izdelka

Ta samodejni ponovni vklop je namenjen nadzemnim distribucijskim vodom do 38 kV za podporo funkcij samoobnavljanja omrežja. Vse odločitve o zaščiti se obravnavajo lokalno znotraj enote, tako da lahko mesta normalno delujejo brez zunanjih ukaznih sistemov. Ko se v omrežju pojavijo napake, vakuumska prekinitev skupaj s stalnim magnetnim aktiviranjem zagotavlja hiter odziv. Operaterjem na terenu ni treba ostati na kraju samem, prav tako ni potrebna aktivna povezava SCADA za izvajanje osnovnih nalog zaščite. Zaradi tega je ta naprava praktično primerna za oddaljene nadzemne vode, kjer je komunikacijske vire težko dobiti.

Ključne značilnosti

Za razliko od standardnih stikalnih naprav lahko ta ponovni vklop deluje popolnoma neodvisno na lokaciji. Hermetično zaprti vakuumski prekinjevalci gasijo električni oblok med okvarami omrežja. Njegov trajni magnetni pogon ne zahteva rednega servisiranja in ohranja stabilno preklopno delovanje tudi po dolgih urah delovanja. Strojna oprema lokalnega mikroprocesorja bere dejanske pogoje v omrežju in prilagaja zaščitne nastavitve, da ustrezajo spreminjajočemu se stanju omrežja. Notranji potencialni transformatorji pridobivajo delovno moč neposredno iz vodnikov pod napetostjo. Za namestitev na terenu ni treba urediti ločenega pomožnega napajanja.

Tehnične specifikacije

Ocene	Trden dielektrik
Ocene	15,5 kV	27kV	38kV
Veljavni standard	IEC 62271-111/ANSI C37.60
Nazivna napetost (kV)	15.5	27	38
Nazivni tok (A)	800	800	800
Nazivna frekvenca (Hz)	50/60
Nazivni kratkotrajni{0}}tok (kA)	16/3s
Nazivni vklopni tok (kAp)	40/41.6
Nazivna močna frekvenca vzdržljive napetosti (kV)	50	60	70
Prenosna impulzna napetost (kV)	110	150	170
Mehanska vzdržljivost (krat)	10,000
Prekinitveni medij	Vakuum
Delovni mehanizem	Ročni ali bi{0}}stabilni magnetni aktuator
Material puše	HCEP

Aplikacija

Številna terenska mesta, ki zahtevajo hiter lokalni odziv na napake, sprejmejo ta ponovni vklop. Tipične instalacije pokrivajo podeželska elektroenergetska omrežja, oddaljena distribucijska avtomatizirana vozlišča in točke segmentacije linij za velike komunalne sisteme. Ko pride do napake, se okvarjeni segmenti proge samodejno izolirajo, medtem ko ostane napajanje na voljo za druge neprizadete odseke. Dobro deluje na območjih z omejeno komunikacijsko infrastrukturo, pa tudi na mestih, ki dajejo visoko prednost hitri obravnavi napak.

Konstrukcija/oblikovanje

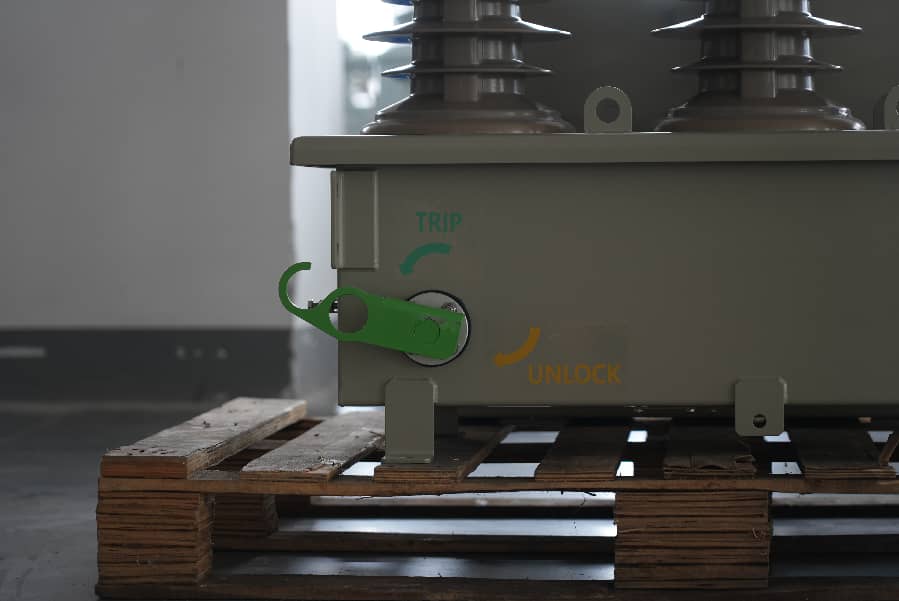

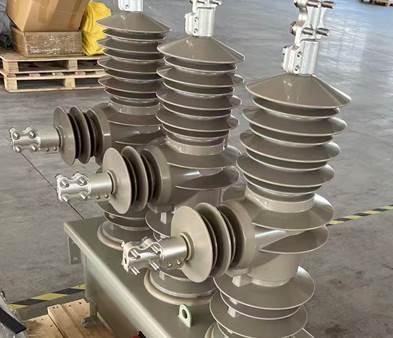

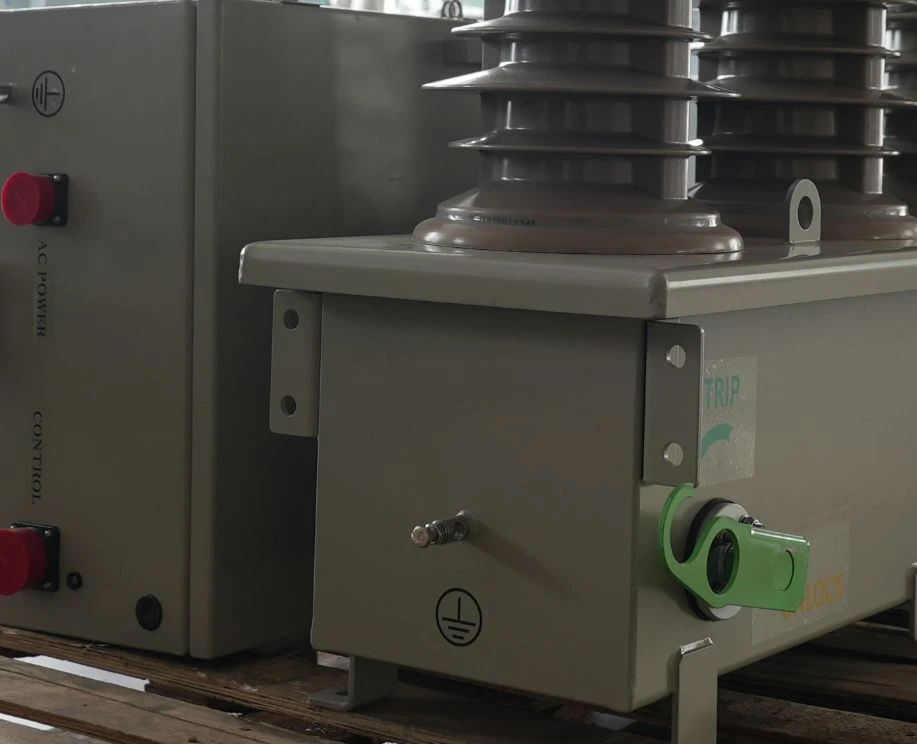

Enota je izdelana za neposredno zunanjo montažo na drog. Vakuumski prekinjevalci, sklopi magnetnih pogonov in vsa krmilna strojna oprema so v enem kompaktnem ohišju. Ni potrebe po samostojnih zunanjih krmilnih omarah. Namestitev uporablja standardno strojno opremo za pritrditev na drog. Projektna mesta lahko preskočijo dodatne naložbe v namenske nadzorne zgradbe in druge podporne objekte.

Standardi in testiranje

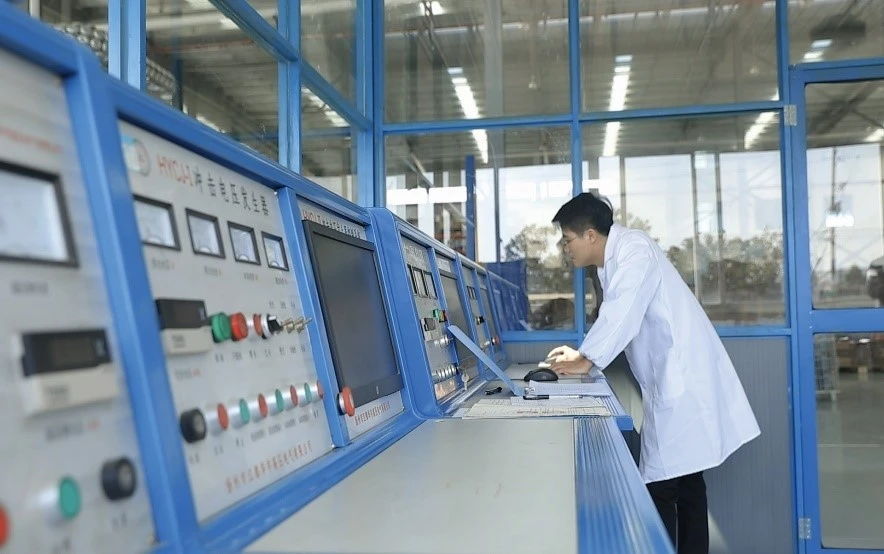

Izvajamo več validacijskih testov, da preverimo-dejansko delovanje v različnih scenarijih delovanja. Tipski preskusi ocenjujejo dielektrične lastnosti, sposobnost prekinitve kratkega stika in delovanje po dolgotrajnem staranju v okolju. Dodatni testi se osredotočajo na delovanje lokalne zaščite, zajemajo natančnost zaznavanja napak, izvajanje zaporedja zaščite in stabilno samodejno ponovno zapiranje brez zunanjih krmilnih vhodov. Vsaka enota izpolnjuje zahteve IEC 62271 111 in ANSI C37.60, pri čemer so bili opravljeni ločeni testi za preverjanje učinkovitosti zbiranja energije.

Pakiranje in dostava

Udarec in statična razelektritev lahko med prevozom poškodujeta občutljivo krmilno elektroniko in mehanske komponente, zato se pri pošiljanju uporabljajo ustrezni zaščitni ukrepi. Vsaka enota gre pred pošiljanjem skozi popolno tovarniško kalibracijo, da ostanejo notranji parametri stabilni. Po namestitvi na vrh stebra je potrebno le minimalno delo na mestu. Tehniki na terenu samo preverijo kakovost vgradnje in dokončajo preverjanje osnovnih parametrov, preden dajo enoto v uporabo. V normalnih pogojih delovanja omrežja je večji remont potreben le vsakih 20 do 30 let. Redno vzdrževanje je omejeno na preproste vizualne preglede.

pogosta vprašanja

V: Kaj napaja nadzorne sisteme samodejnega ponovnega vklopa tokokroga med izpadi na liniji?

O: Vsak ponovni vklop ima vgrajeno strojno opremo za zbiranje energije. Napetostni transformatorji jemljejo energijo iz vodnikov pod napetostjo in shranjujejo moč v lokalnih kondenzatorjih. Ta shranjena energija ohranja krmilne funkcije, komunikacijske funkcije in zaščitno logiko delujočo, tudi ko izpade napajanje glavnega omrežja.

V: Ali se lahko samodejni ponovni zagon tokokrogov integrirajo s tokokrogi za obnovljivo energijo?

O: Usmerjeni zaščitni moduli podpirajo integracijo z infrastrukturo obnovljive energije. Dvosmerno spremljanje pretoka moči pomaga doseči pravilno koordinacijo s porazdeljeno proizvodnjo, zaščitne funkcije pa ostanejo zanesljive za sodobne postavitve omrežja.

V: Kakšni vzdrževalni intervali so značilni za samodejne ponovne vklope?

O: Proženje s trajnim magnetom in trdna izolacija podaljšujeta celotne servisne cikle. Večja servisna dela so običajno potrebna vsakih 20 do 30 let, rutinska dela na gradbišču pa zahtevajo le osnovne vizualne preglede.
