EC Insulator Jiangxi Co., Ltd. je eden najbolj zanesljivih proizvajalcev in dobaviteljev naprav za ponovno zapiranje linij na Kitajskem. Z bogatimi izkušnjami smo predani zagotavljanju visokokakovostnih storitev po meri. Tukaj iz naše tovarne vas prosimo, da na debelo kupite premium line recloser, izdelan na Kitajskem.

Pregled izdelka

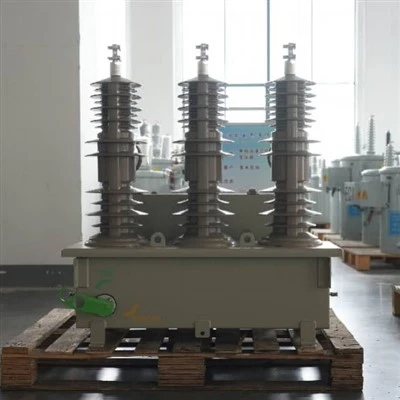

Naši linijski ponovni vklopi serije ZCR-SD so namensko{1}}zgrajena zaščitna oprema za nadzemne prenosne in distribucijske napajalnike. Te enote, zasnovane z upoštevanjem praktičnih delovnih-pogojev na lokaciji, lahko zaznajo napake, izolirajo okvarjene odseke in samodejno obnovijo napajanje. Ščitijo sredstva na -strani gorvodnega in spodnjega voda ter zmanjšujejo izpade za končne-uporabnike. Ena od ključnih praktičnih prednosti je avtonomno delovanje. Osnovne funkcije zaščite in ponovnega vklopa delujejo brez nenehnega posredovanja daljinskega operaterja, kar je še posebej pomembno za oddaljena podeželska omrežja.

Ključne značilnosti

Zaščita na podlagi odsekov tvori jedro zasnove ZCR‑SD. Vsaka enota vključuje vakuumske odklopnike za prekinitev napake, bi-stabilne trajne magnetne aktuatorje za preklopne naloge in krmilnik, ki ga poganja mikroprocesor, za usklajevanje zaščite z napravami v zgornjem in spodnjem toku.

Njegova vgrajena logika ponovnega vklopa loči prehodne motnje od trajnih napak. Ko se trajna napaka po poskusih ponovnega vklopa nadaljuje, se bo ponovni vklop zaklenil, da se izogne ponavljajočim se poškodbam omrežnih sredstev. Mehanska vzdržljivost tega izdelka doseže 10 000 delovnih ciklov, kot je navedeno v tabeli tehničnih specifikacij.

Tehnične specifikacije

product-377-436

Ocene	Trden dielektrik
Ocene	15,5 kV	27kV	38kV
Veljavni standard	IEC 62271-111/ANSI C37.60
Nazivna napetost (kV)	15.5	27	38
Nazivni tok (A)	800	800	800
Nazivna frekvenca (Hz)	50/60
Nazivni kratkotrajni{0}}tok (kA)	16/3s
Nazivni kratkotrajni{0}}tok (kA)	16/3s
Nazivni vklopni tok (kAp)	40/41.6
Nazivna močna frekvenca vzdržljive napetosti (kV)	50	60	70
Prenosna impulzna napetost (kV)	110	150	170
Mehanska vzdržljivost (krat)	10,000
Prekinitveni medij	Vakuum
Delovni mehanizem	Ročni ali bi{0}}stabilni magnetni aktuator
Material puše	HCEP

Aplikacija

Pravilna namestitev neposredno določa učinkovitost zaščite. Tipični položaji namestitve vključujejo točke razdelitve omrežja, priključke napajalnih odcepov, prehodna območja linij in distribucijska avtomatizirana vozlišča.

S to sekcijsko razporeditvijo bo izoliran samo-segment, ki ga je prizadela napaka, medtem ko ostalo omrežje ostane pod napetostjo. Pri-podeželskih nadzemnih vodih na dolge razdalje sta hitra lokacija napake in izolacija glavni operativni izziv, zaradi česar je ta ponovni vklop praktična rešitev.

Opomba: Ta naprava je namenjena scenarijem-namestitve-nadzemnih vodov. Pri prilagajanju za aplikacije podzemnega kabla ali podmorskega-kabla so potrebne dodatne spremembe.

Konstrukcija/oblikovanje

Serija ZCR-SD je razvita na podlagi zahtev-ostrega-okolja v realnem svetu. Sklop sestavljajo vakuumski prekinjevalniki za odpravljanje napak, trajni-magnetni aktuatorji, ki lahko opravijo na tisoče preklopnih ciklov, in krmilniki, nameščeni v-ohišja, odporna na vremenske vplive. Ohišje je odporno na temperaturna nihanja, prah in obalno-korozijo vzdolž-hodnikov daljnovodov.

Vsi strukturni deli so izdelani za standardno namestitev na drog-. Za večino običajnih stebrov nadzemnih{2}}vodov niso potrebni posebni nosilci po meri. Puše iz materiala HCEP-, prikazane v tabeli specifikacij, zagotavljajo stabilno dielektrično zmogljivost na prostem.

Standardi in testiranje

Ponovni vklopi ZCR-SD so skladni s standardoma IEC 62271-111 in ANSI C37.60. Naš obseg testiranja presega formalne-standardne preglede skladnosti. Postavke testa zajemajo napake,-ki motijo delovanje, koordinacijo izolacije in vzdržljivost okoljskih-pogojev. Preverjamo tudi delovanje-delovnega-cikla in obnašanje med zaščito in usklajevanjem. Vsi podatki o preskusih so zabeleženi v tovarniških poročilih o preskusih za vsako proizvodno serijo.

Izbirne konfiguracije/prilagajanje

Zahteve projekta-Grid se razlikujejo od mesta do mesta, zato je na voljo več izbirnih funkcij. Stranke lahko dodajo-module za daljinsko spremljanje v realnem času, visoko{3}}natančne-lokacijske funkcije ali-komunikacijske vmesnike, zasnovane po meri, da se ujemajo z obstoječimi-sistemi za upravljanje omrežja.

Čeprav je osnovni izdelek optimiziran za uvedbo nadzemnih-vodov, lahko na zahtevo prilagodimo konfiguracije strojne in programske opreme za podzemne{1}}kabelske ali posebne podmorske{2}}kabel-projekte zaščite. Takšni prilagojeni projekti bodo zahtevali dodaten tehnični pregled.

Pakiranje in dostava

Embalaža je zasnovana za-čezmorske prevoze na dolge razdalje. Robustna lesena embalaža ščiti jedrne komponente pred mehanskimi udarci med transportom. Vsaka enota je dostavljena na spletno mesto skupaj z ustreznim pritrdilnim priborom. Nastavitve zaščitnih-parametrov so vnaprej-konfigurirane v skladu s-podatki o projektu, ki jih zagotovi stranka v tovarni. To zmanjša-obremenitev naročanja na mestu.

Pogosta vprašanja - Line Recloser Pogosto zastavljena vprašanja

9.1 Osnovni pojmi

V: V čem se ponovni vklopi linij razlikujejo od drugih-naprav za zaščito linij?

O: Glavna razlika je v avtonomnem ponovnem zapiranju in-zaklepanju. Običajni odklopniki običajno zahtevajo ročno ponastavitev po sprožitvi. Ponovni vklop ZCR-SD deluje neodvisno: poskuša obnoviti napajanje za prehodne napake in trajno zaklene okvarjeni del za trajne napake. To zmanjša delovno obremenitev-za ročno posredovanje za oddaljena-omrežja.

V: Kako linijski ponovni vklopi usklajujejo svoje zaščitne sekvence?

O: Uporablja stopenjsko logiko ponovnega zapiranja. Hitro-ponovno zapiranje se najprej zažene, da se počistijo prehodne napake. Če se napaka nadaljuje, se sprožijo cikli zakasnjenega ponovnega vklopa. To uravnoteži-neprekinjenost napajanja in-varnostne zahteve opreme.

9.2 Tehnična zmogljivost

V: Kaj ohranja delovanje ponovnega vklopa med- prekinitvami napajanja?

O: Ta serija uporablja tehnologijo pridobivanja-energije z lastnim napajanjem. Delovno energijo črpa neposredno iz-vodnikov pod napetostjo. Tudi v pogojih popolnega-izpada-omrežja ostanejo nadzorne in zaščitne funkcije aktivne in pomožno zunanje napajanje ni potrebno.

V: Kateri izolacijski sistemi so sprejeti za te ponovne vklope?

O: Za to serijo je uporabljena trdna-dielektrična izolacija. Zagotavlja stabilno dielektrično zmogljivost v različnih zunanjih pogojih. Za razliko od-alternativ, polnjenih s plinom, trdna{4}}izolacijska konstrukcija odpravlja delo pri polnjenju-plina in občasno vzdrževanje-nadzora tlaka.

V: Ali lahko ti ponovni vklopi upravljajo z dvosmernim pretokom moči?

O: Da. Naprava, opremljena z usmerjeno-zaščitno logiko, se prilagaja omrežjem, ki so integrirana s porazdeljenimi generatorji in obnovljivimi-viri energije. Prepozna dvosmerni tok moči in izvaja ustrezne zaščitne ukrepe za ohranjanje varnosti-koordinacije-omrežja.

V: Kaj je glavna omejitev pri uporabi tega ponovnega vklopa na močno onesnaženih obalnih območjih?

O: Čeprav puše HCEP zagotavljajo dobro učinkovitost proti -onesnaževanju, morajo stranke preveriti plazilno pot glede na lokalne zahteve glede ravni onesnaženosti-. Za obalna območja z veliko-slano-meglo bodo morda potrebni dodatni zunanji ukrepi proti-onesnaževanju.

9.3 Namestitev in vzdrževanje

V: Kaj poenostavi namestitev na terenu vzdolž tras{0}}električnih vodov?

O: Tovarniško-pred-umerjeni zaščitni parametri in vgrajena nadzorna strojna oprema zmanjšajo delo-zagona na terenu. Ponovni vklop podpira standardne metode namestitve-na steber, tako da lahko gradbene ekipe učinkovito dokončajo montažo.

V: Katere so funkcije tega ponovnega zapira-povezane z vzdrževanjem?

O: Zahvaljujoč trajnim-magnetnim aktuatorjem in trdni-dielektrični izolacijski strukturi redno redno vzdrževanje ni potrebno. To pomaga znižati operativne stroške celotnega-življenjskega-cikla projektov distribucijskega-omrežja.

9.4 Skladnost s standardi

V: Kateri standardi veljajo za certificiranje izdelkov?

O: Serija ZCR-SD je certificirana v skladu z IEC 62271-111 in ANSI/IEEE C37.60. Poleg osnovnih standardov električne-zmogljivosti so izpolnjene tudi ustrezne okoljske-testne specifikacije in zahteve za-kiber-varnost omrežja, da se doseže popolna skladnost.
